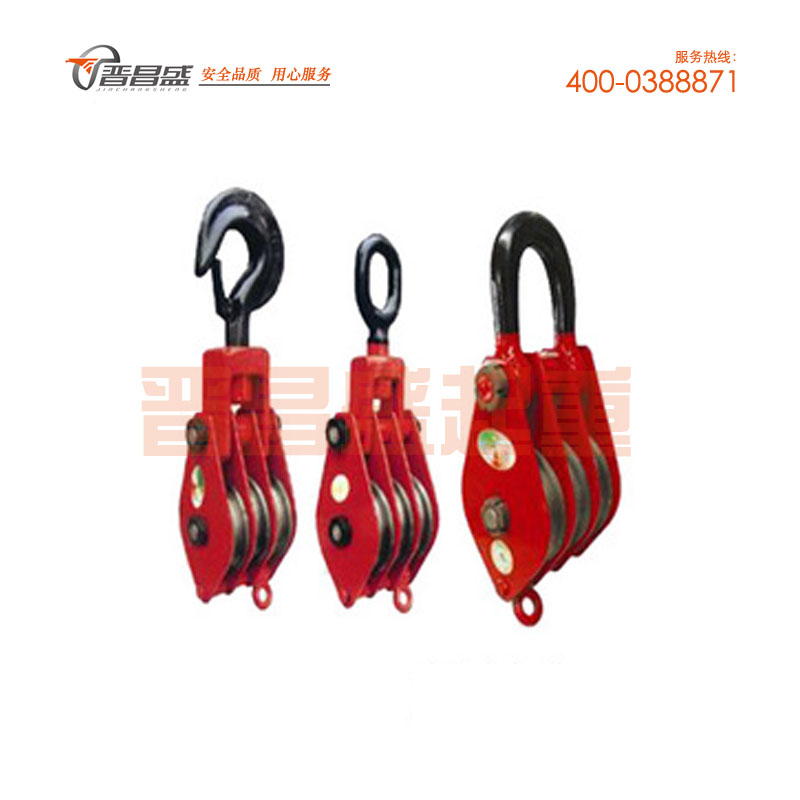

三輪滑輪產品主要有吊鉤（鏈環）型帶滑動軸承閉口式三輪滑輪、吊環型帶滑動軸承閉口式三輪滑輪。
產品技術參數：| 型號 |
額定 起重量 t |
實驗 載荷 Kn |
外形尺寸 | 鋼絲直徑 | 鉤口和環腔尺寸 |
重量 kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | B | Lmax | $q | 適用 | 最大 | D | 0 | R1 | R | ||||
| Mm | Mm | |||||||||||||
| HQG3-3.2 | 3.2 | 51.20 | 456 | 435 | 116 | 127 | 14 | 7.7 | 11 | 50 | ≥37 | 21 | - | 9.87 |
| HQL3-3.2 | 3.2 | 51.20 | 456 | 435 | 116 | 127 | 14 | 7.7 | 11 | 50 | ≥37 | 21 | - | 9.09 |
| HQG3-5 | 5 | 80 | 575 | 555 | 152 | 152 | 20 | 11 | 14 | 60 | ≥42 | 26.5 | - | 16.71 |
| HQL3-5 | 5 | 80 | 575 | 555 | 152 | 152 | 20 | 11 | 14 | 60 | ≥42 | 26.5 | - | 15.68 |
| HQG3-8 | 8 | 128 | 710 | 680 | 176 | 180 | 24 | 12.5 | 15.5 | 75 | ≥56 | 33.5 | - | 28.65 |
| HQL3-8 | 8 | 128 | 710 | 680 | 176 | 180 | 24 | 12.5 | 15.5 | 75 | ≥56 | 33.5 | - | 26.47 |
| HQG3-10 | 10 | 160 | 810 | 790 | 212 | 245 | 28 | 155.5 | 18.5 | 85 | ≥61 | 37.5 | - | 49.09 |
| HQL3-10 | 10 | 160 | 810 | 790 | 212 | 245 | 28 | 155.5 | 18.5 | 85 | ≥61 | 37.5 | - | 46.82 |
| HQG3-16 | 16 | 224 | 960 | 920 | 230 | 233 | 32 | 17 | 20 | 106 | ≥81 | 50 | - | 74.28 |
| HQL3-16 | 16 | 224 | 960 | 920 | 230 | 233 | 32 | 17 | 20 | 106 | ≥81 | 50 | - | 67.67 |
| HQG3-20 | 20 | 280 | 1080 | 1030 | 280 | 258 | 36 | 20 | 23 | 118 | ≥90 | 52.5 | - | 105.14 |
| HQL3-20 | 20 | 280 | 1080 | 1030 | 280 | 258 | 36 | 20 | 23 | 118 | ≥90 | 52.5 | - | 94.63 |
| HQG3-32 | 32 | 512 | 1480 | 1400 | 580 | 240 | - | 35 | 38 | 140 | ≥106 | - | - | 300 |
| HQG3-32 | 32 | 512 | 1480 | 1400 | 580 | 240 | - | 35 | 38 | 140 | ≥106 | - | - | 290 |
