吊具主環在與起吊物緊密接觸,以便能夠達到期望的提升力。主環與緊固接觸面應大于吊環的直徑，并且螺栓應與接觸面成正確的角度。吊環被安轉在重物上，應便于：安裝應易于連接；不能出現在妨害操作員或運輸?shù)牡胤?；吊環提升時沒有變形；避免不允許的裝載。

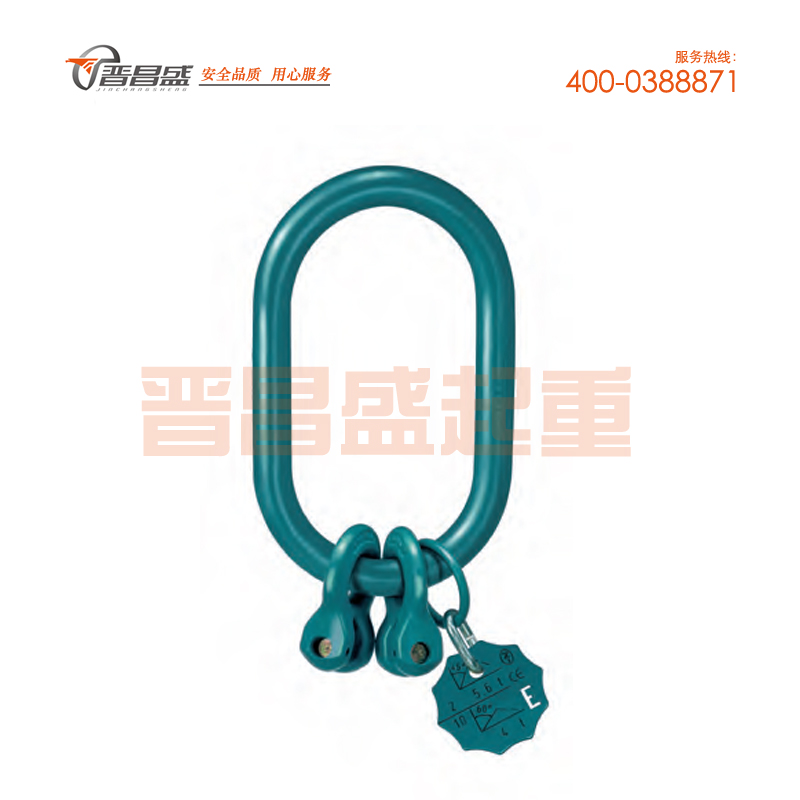

德國JDT起重鉤可達到8噸的特殊雙肢主環技術參數：| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ESAK-2-6-8 t | 2 | 1,4 | 18 | 180 | 100 | 264 | 1,7 |
| ESAK-2-8-8 t | 3,55 | 2,5 | 20 | 180 | 100 | 221 | 1,8 |
| ESAK-2-10-8 t | 5,6 | 4 | 22 | 180 | 100 | 231 | 2,6 |
| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ESAK-2-6-16 t | 2 | 1,4 | 20 | 260 | 140 | 360 | 2,9 |
| ESAK-2-8-16 t | 3,55 | 2,5 | 22 | 260 | 140 | 301 | 2,8 |
| ESAK-2-10-16 t | 5,6 | 4 | 26 | 260 | 140 | 311 | 4,1 |
| ESAK-2-13-16 t | 9,5 | 6,7 | 30 | 260 | 140 | 323 | 5,9 |
| ESAK-2-16-16 t | 14 | 10 | 34 | 260 | 140 | 338 | 8,8 |
| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ESAK-2-6-25 t | 2 | 1,4 | 22 | 340 | 180 | 440 | 3,9 |
| ESAK-2-8-25 t | 3,55 | 2,5 | 24 | 340 | 180 | 451 | 4,6 |
| ESAK-2-10-25 t | 5,6 | 4 | 28 | 340 | 180 | 476 | 6,9 |
| ESAK-2-13-25 t | 9,5 | 6,7 | 32 | 340 | 180 | 403 | 7,8 |
| ESAK-2-16-25 t | 14 | 10 | 38 | 340 | 180 | 418 | 12,1 |
| ESAK-2-18-25 t | 18 | 12,5 | 40 | 340 | 180 | 429 | 14,5 |
| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ESAK-2-6-50 t | 2 | 1,4 | 24 | 430 | 220 | 530 | 5,3 |
| ESAK-2-8-50 t | 3,55 | 2,5 | 26 | 430 | 220 | 556 | 6,7 |
| ESAK-2-10-50 t | 5,6 | 4 | 30 | 430 | 220 | 566 | 8,8 |
| ESAK-2-13-50 t | 9,5 | 6,7 | 34 | 430 | 220 | 493 | 10,3 |
| ESAK-2-16-50 t | 14 | 10 | 40 | 430 | 220 | 508 | 15,0 |
| ESAK-2-18-50 t | 18 | 12,5 | 42 | 430 | 220 | 519 | 18,1 |
| ESAK-2-22-50 t | 26,5 | 19 | 48 | 430 | 220 | 534 | 25,4 |
| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ENORM A 2-6 | 2 | 1,4 | 13 | 110 | 60 | 140 | 0,7 |
| ENORM A 2-8 | 3,55 | 2,5 | 18 | 135 | 75 | 176 | 1,40 |
| ENORM A 2-10 | 5,6 | 4 | 22 | 160 | 90 | 211 | 2,45 |
| ENORM A 2-13 | 9,5 | 6,7 | 26 | 180 | 100 | 243 | 4,2 |
| ENORM A 2-16 | 14 | 10 | 32 | 200 | 110 | 278 | 7,05 |
| ENORM A 2-18 | 18 | 12,5 | 36 | 260 | 140 | 349 | 11,0 |
| ENORM A 2-22 | 26,5 | 19 | 45 | 340 | 180 | 444 | 20,5 |
| 代號 | 額定載荷 | ￠d | a | b | t | 重量 | |
|---|---|---|---|---|---|---|---|
| 0-45° | 45°-60° | (mm) | |||||
| ENORM B 2-6 | 2 | 1,4 | 13 | 54 | 25 | 84 | 0,65 |
| ENORM B 2-8 | 3,55 | 2,5 | 16 | 70 | 34 | 111 | 0,95 |
| ENORM B 2-10 | 5,6 | 4 | 18 | 85 | 40 | 136 | 1,5 |
| ENORM B 2-13 | 9,5 | 6,7 | 22 | 115 | 50 | 178 | 2,7 |
| ENORM B 2-16 | 14 | 10 | 26 | 140 | 65 | 218 | 5,7 |
| ENORM B 2-18 | 18 | 12,5 | 32 | 150 | 70 | 239 | 7,6 |
| ENORM B 2-22 | 26,5 | 19 | 36 | 170 | 75 | 274 | 10,3 |
