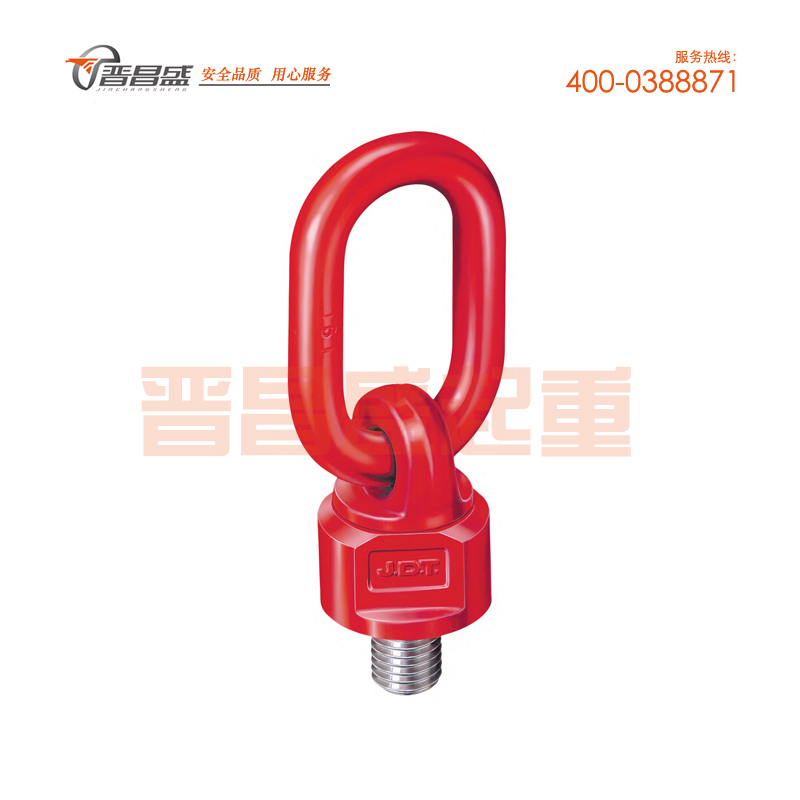

德國JDT螺栓式可旋轉吊點介紹：
一般結構形式的吊環螺栓，承載能力為0.5-30t，簡單而又堅固的結構，在各種加載方式下，都有4倍的安全系數來保證，非常平，非常好，可以360°旋轉，吊環可以鎖住，吊環可以90°傾斜，安裝了軸承，承載時可以旋轉。
| 代號 |
螺栓 d×e(mm) |
螺距 DIN 13 |
b |
g (mm) |
sw | t |
鏈環 （mm） |
重量 （kg） |
|---|---|---|---|---|---|---|---|---|
| TAWGK 05 | M 10×18 | 1.5 | 36 | 51 | 30 | 43 | 13×55×30 | 0.41 |
| TAWGK 05 | M12×18 | 1.75 | 36 | 51 | 30 | 43 | 13×55×30 | 0.42 |
| TAWGK 05 | M12×25 | 1.75 | 36 | 51 | 30 | 43 | 13×55×30 | 0.43 |
| TAWGK 05 | M14×20 | 2 | 36 | 51 | 30 | 43 | 13×55×30 | 0.44 |
| TAWGK 1 | M16×20 | 2 | 36 | 51 | 30 | 43 | 13×55×30 | 0.44 |
| TAWGK 1 | M16×30 | 2 | 36 | 51 | 30 | 43 | 13×55×30 | 0.45 |
| TAWGK 1 | M20×30 | 2.5 | 36 | 51 | 30 | 43 | 13×55×30 | 0.46 |
| TAWGK 1 | M24×30 | 3 | 36 | 51 | 30 | 43 | 13×55×30 | 0.47 |
| TAWGK 2 | M20×30 | 2.5 | 52 | 68 | 41 | 58 | 16×70×34 | 0.95 |
| TAWGK 2 | M20×40 | 2.5 | 52 | 68 | 41 | 58 | 16×70×34 | 0.96 |
| TAWGK 2 | M20×50 | 2.5 | 52 | 68 | 41 | 58 | 16×70×34 | 0.97 |
| TAWGK 2 | M20×70 | 2.5 | 52 | 68 | 41 | 58 | 16×70×34 | 1.04 |
| TAWGK 3 | M24×30 | 3 | 57 | 76 | 46 | 64 | 18×85×40 | 1.44 |
| TAWGK 3 | M24×45 | 3 | 57 | 76 | 46 | 64 | 18×85×40 | 1.45 |
| TAWGK 3 | M24×50 | 3 | 57 | 76 | 46 | 64 | 18×85×40 | 1.46 |
| TAWGK 3 | M30×35 | 3.5 | 57 | 76 | 46 | 64 | 18×85×40 | 1.5 |
