起重電磁鐵用途
1、用于冶金、礦山、機械、交通運輸?shù)刃袠I(yè)吊運鋼鐵等導磁性材料。
2、用作電磁機械手，夾持鋼鐵等導磁性材料。
起重電磁鐵主要特點
1、采用全密封結構，防潮性能好。
2、經計算機優化設計，結構合理、自重輕、吸力大、能耗低。
3、勵磁線圈經特殊工藝處理，提高了線圈的電器和機械性能，絕緣材料熱等級達到C級，使用壽命長。
4、普通型電磁鐵的額定通電持續率由過去的50提高到60，提高了電磁鐵的使用效率。
5、超高溫型電磁鐵采用獨特隔熱方式，其中被吸物溫度有過去的600℃提高700℃，擴大了電磁鐵的適用范圍。
6、安裝、運行、維護簡便。

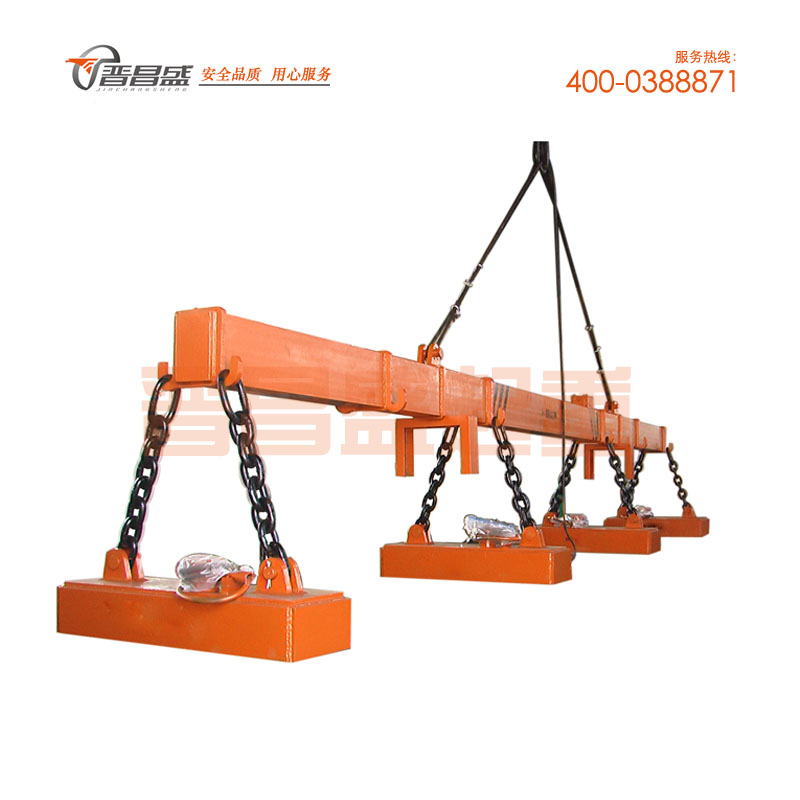

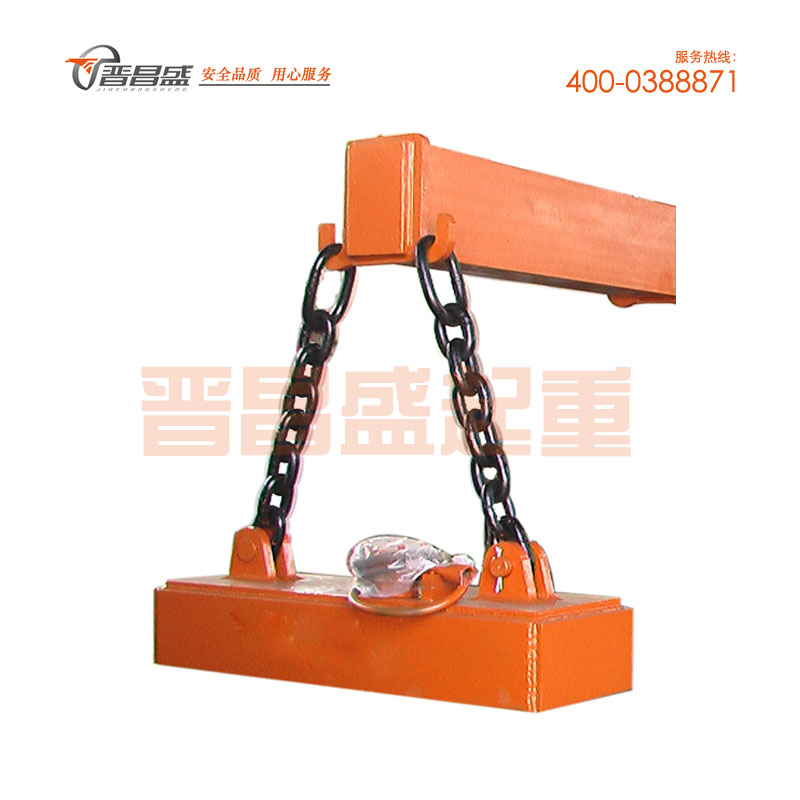

本系列產品是專為吊運中厚鋼板而設計的。吊運作業安全準確迅速?？紤]到長鋼板吊運可能出現彎曲變形而影響安全搬運，所以在吊運長尺寸鋼板時，請使用多臺電磁鐵聯用。對于中厚板（6mm－32mm）電磁鐵的間距多取3-4米，兩端外伸部分的長度可取間距的二分之一。根據吊運張數的不同，又分為350型與400型兩類。350型適合于中厚板廠、造船廠、機械制造廠，采用調磁控制方式，能起吊一張或一定張數鋼板。400型適用于一次搬運盡量多的張數，可根據用戶要求另行設計制造吊運700℃以下鋼板用高溫型產品。
MW84系列吊運中厚板用電磁鐵主要參數
| 型 號 | 外形尺寸 (mm) | 質量 | 功率 | 可搬運寬度 | ||||||||||
| A | B | C | D | E | F | G | δ6 | δ8 | δ10 | δ12 | δ16 | |||
| MW84-9030T | 900 | 300 | 185 | 0.41 | 2300 | 2700 | 3000 | 3200 | 3600 | |||||
| MW84-10535T | 1050 | 350 | 960 | 400 | 110 | 180 | 32 | 330 | 0.9 | 2650 | 3150 | 3350 | 3550 | 4050 |
| MW84-14035T | 1400 | 350 | 940 | 500 | 110 | 180 | 32 | 430 | 1.2 | 3000 | 3500 | 3700 | 3900 | 4400 |
| MW84-17535T | 1750 | 350 | 940 | 700 | 110 | 180 | 32 | 510 | 1.5 | 3350 | 3850 | 4050 | 4250 | 4750 |
| MW84-21035T | 2100 | 350 | 920 | 800 | 110 | 180 | 32 | 600 | 1.8 | 3850 | 4200 | 4400 | 4600 | 5100 |
| MW84-24535T | 2450 | 350 | 980 | 900 | 110 | 180 | 32 | 720 | 2.5 | 4200 | 4550 | 4750 | 4950 | 5450 |
| MW84-12040L | 1200 | 400 | 1017 | 400 | 110 | 180 | 32 | 550 | 3.0 | 4550 | 3500 | 3700 | 4000 | 4500 |
| MW84-16040L | 1600 | 400 | 996 | 700 | 110 | 180 | 32 | 690 | 3.2 | 3400 | 3900 | 4100 | 4400 | 4900 |
| MW84-20040 | 2000 | 400 | 970 | 800 | 110 | 180 | 32 | 840 | 5.0 | 3800 | 4300 | 4500 | 4800 | 5300 |
| MW84-24040L | 2400 | 400 | 890 | 700 | 110 | 180 | 32 | 90 | 6.0 | 4200 | 4700 | 4900 | 5200 | 5700 |
| MW84-13042L/G | 1260 | 420 | 1040 | 500 | 110 | 180 | 32 | 650 | 2.4 | 3060 | 3560 | 3760 | 4060 | 4560 |
| MW84-17042L/G | 1680 | 420 | 1045 | 700 | 110 | 180 | 32 | 850 | 3.7 | 3480 | 3980 | 4180 | 4480 | 4980 |
| MW84-21042L/G | 2100 | 420 | 1010 | 800 | 110 | 180 | 32 | 1050 | 4.0 | 3900 | 4400 | 4600 | 4900 | 5400 |
| MW84-25042L/G | 2520 | 420 | 1050 | 900 | 110 | 180 | 32 | 1250 | 4.8 | 4320 | 4820 | 5020 | 5320 | 5820 |
MW84系列吊運中厚板用電磁鐵保證搬運張數舉例:
| 鋼板寬度 | 1500（mm） | 2500（mm） | 4000(mm) | ||||||||||||||||||
| 型號 張數 | δ6 | δ8 | δ10 | δ12 | δ16 | δ20 | δ32 | δ6 | δ8 | δ10 | δ12 | δ16 | δ20 | δ32 | δ6 | δ8 | δ10 | δ12 | δ16 | δ20 | δ32 |
| MW84-10535T | 3 | 3 | 3 | 3 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | - | 1 | 1 | 1 |
| MW84-14035T | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 3 | 2 | 2 | 2 | 2 | 1 | 1 | - | - | - | - | 1 | 1 | 1 |
| MW84-17535T | 4 | 4 | 3 | 3 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | - | - | 1 | 1 | 1 | 1 | 1 |
| MW84-21035T | 4 | 4 | 4 | 4 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 1 | - | 2 | 2 | 2 | 1 | 1 | 1 |
| MW84-24035T | 4 | 4 | 4 | 4 | 2 | 2 | 1 | 4 | 4 | 4 | 3 | 2 | 2 | 1 | 3 | 3 | 3 | 3 | 2 | 1 | 1 |
| MW84-12040L | 6 | 5 | 4 | 4 | 3 | 3 | 1 | 3 | 3 | 3 | 2 | 2 | 2 | 1 | - | - | - | - | 1 | 1 | 1 |
| MW84-16040L | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 6 | 4 | 4 | 4 | 3 | 2 | 1 | - | - | 1 | 2 | 2 | 2 | 1 |
| MW84-20040L | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 6 | 5 | 4 | 4 | 3 | 3 | 1 | - | 2 | 3 | 3 | 2 | 2 | 1 |
| MW84-24040L | 7 | 5 | 5 | 5 | 3 | 3 | 1 | 7 | 5 | 5 | 4 | 3 | 3 | 1 | 3 | 3 | 3 | 3 | 3 | 2 | 1 |
